Una breve introducción a
La Bomba Rosario
Índice de materiales
• Características
• Instalación
• Limitaciones
• Costos
• Mayor información
Ing. Douglas Zehr
Comité Central Menonita Bolivia
Una breve introducción aLa Bomba RosarioÍndice de materiales • Características • Instalación • Limitaciones • Costos • Mayor información Ing. Douglas Zehr Comité Central Menonita Bolivia |
|
detalle de la tapa
La Bomba Rosario es una bomba manual que se puede usar para sacar agua de una noria o pozo perforado. Es fácil de instalar, usar, y reparar cuando sea necesario. Funciona perfectamente para uso doméstico, micro-riego o provisión de agua para ganado.

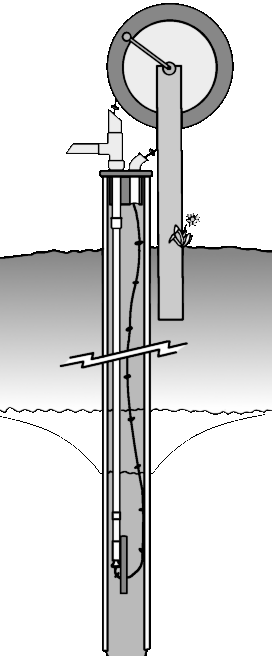

El rendimiento de la Bomba Rosario es dependiente del nivel dinámico del agua en el pozo (ver dibujo). Tiene mayor rendimiento cuando este nivel se mantiene cerca de la superficie. Si el nivel dinámico es menos de 10 metros de la superficie, la bomba puede extraer hasta 1 litro por segundo. La bomba no es recomendada para lugares donde el nivel dinámico del agua es más de 30 metros de la superficie.
| Profundidad | Rendimiento |
| 10 metros | 60 litros por minuto |
| 20 metros | 30 litros por minuto |
| 30 metros | 15 litros por minuto |
Es posible adaptar la Bomba Rosario a tanques elevados u otras condiciones especiales. En este caso se puede solicitar asistencia técnica del Centro de Capacitación.
La manija
El eje
La rueda
La te de salida
Los parantes
La tapa
El tubo interior
La soga con
arandelas
La guía
Si ya existe el pozo o una noria, la instalación de la Bomba Rosario es generalmente muy sencillo. Los pasos son los siguientes:
1.Medir las distancias desde la boca del pozo hasta el fondo y hasta el nivel estático del agua.
2.Cortar el tubo necesario para que la guía esté por lo menos 3 metros bajo el nivel estático, dejándola como mínimo a un metro del fondo.
3.Utilizando un alambre, pasar la soga por el tubo. Unir la guía a la parte inferior del tubo y la reducción a la parte superior. Poner la te de salida, tapa y codo, siempre pasando la soga. Colocar las piezas amadas sobre el pozo.
4.Sobre un pozo perforado, plantar los parantes en la tierra en forma paralela según el ancho del eje. Sobre una noria, fijar el marco con los parantes sobre una tapa de concreto reforzado o tablas de madera.
5.Colocar el eje con la rueda y manija sobre los parantes. Atar las dos puntas de la soga, juntas, permitiendo tres dedos entre la soga y la rueda. La soga no debe ser muy ajustada ni floja. La rueda debe moverse libremente con la soga colocada.
6.Hacer un desagüe adecuado alrededor del pozo para eliminar agua estancada. Mantener el lugar aseado.
soga con arandelas de goma
La Bomba Rosario no es recomendable para uso comunal, ya que requiere cuidado y mantenimiento frecuente.
Requiere cuidados especiales para que el agua sea potable.
detalle de la guía
El costo de la Bomba Rosario depende de la cantidad de soga y tubo necesaria para su caso específico. Se debe ubicar la guía (ver dibujo) en una posición donde el nivel dinámico del agua siempre es más arriba. Hay que tomar en cuenta que este nivel varía entre la época de lluvia y la época seca. Además, no se debe permitir que la guía toque el fondo del pozo. Así se elimina la entrada de arena que se junta a veces en esa parte.
| Profundidad | Precio de Venta |
| 10 metros | $us 67.00 |
| 15 metros | $us 71.00 |
| 20 metros | $us 81.00 |
Es posible que el mismo interesado haga la instalación de su bomba utilizando el dibujo de este folleto. O si desea, el Centro de Capacitación puede recomendar a un técnico que la haga en forma particular. Tarda aproximadamente medio día.
Para mayor información, visítenos al:
Centro de Capacitación
Av. Prolongación Moscú
entre el 5to y 6to anillo, al frente de
la Universidad Evangélica Boliviana
Santa Cruz, BOLIVIA
Teléfono: 352-1757
Fax: 337-0675
mcc.bolivia.ccap@scbbs-bo.com
El Centro de Capacitación es parte del
Comité Central Menonita Bolivia
